SEGA Game Gear Reparatur


Inhalt

  1. Sound
  2. Sonstige Probleme
  3. Reparaturtips und Links

1. Sound

Hier eine kurze Anleitung wie man bei einem Sega GameGear den Sound wieder flott machen kann, denn leider geht der bei den Dingern hÄufig als erstes flöten - wird immer leiser, bis er fast gar nicht mehr zu hören ist. Schuld daran sind zwei billige 47uF ELKOs - die ELKOs im GameGear sind fast alle von billigster Art und trocken/laufen sehr schnell aus. Am besten ersetzt man alle, aber dazu spÄter mehr. Die Bilder sind alle von meiner ersten Reparatur, die Anleitung gibt es im englischen Original hier.

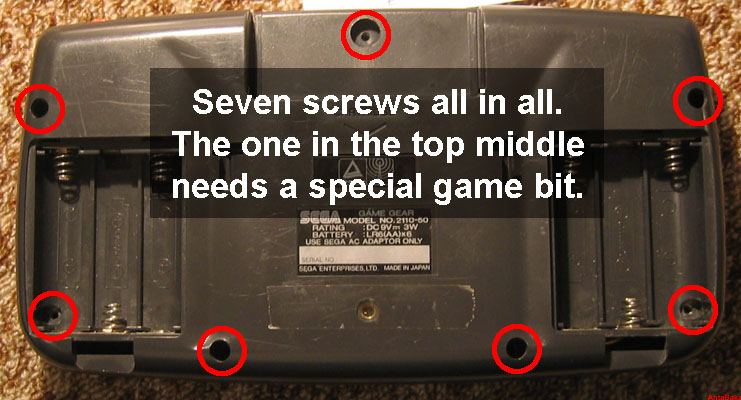

ZunÄchst mal muss man das Ding natürlich aufschrauben. Es sind insgesamt sieben Schrauben, davon 6x Kreuzschlitz (zwei davon sind unter den Batterieabdeckungen versteckt).

Das Kreuz mit der Schraube

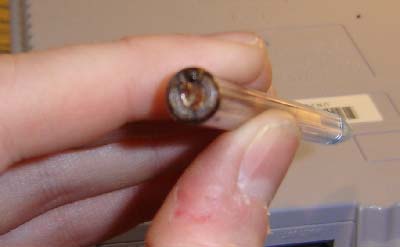

Die Schraube oben in der Mitte am Modulschacht ist leider eine Spezialschraube (invers-TORX), welche mit einem sog. Security GameBit zu öffnen ist. Die passenden Bits (3.8mm und 4.5mm) gibt es im Versandhandel (z.B. hier) und in der Bucht zu kaufen. Nicht ganz billig, aber ist eine Einmalanschaffung. Ich habe mir die in zwei Grössen besorgt und konnte dann endlich alles von Nintendo und Sega aufschrauben. Es gibt aber auch Ghetto-Varianten zum Selberbau der Bits/Schraubenzieher. Entweder man feilt sich einen Schlitzschrauber zurecht oder man nimmt einen Plastikkugelschreiber, erhitzt den, draufdrücken, kalt werden lassen, fertig. Beides ist sehr gut auf dieser Webseite (Engadget) beschrieben


Bild: Angefeilter Schraubenzieher und Kugelschreibermethode (Quelle: Engadget)

Hat man ein solches Tool, dann schraubt man jetzt das GehÄuse komplett auf:

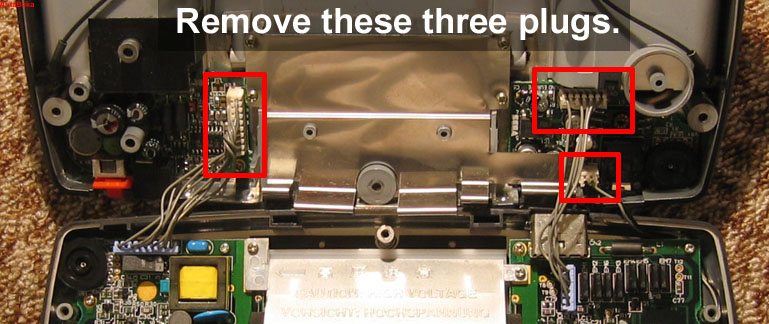

Wenn das GerÄt auf ist, muss man noch drei Verbinder zwischen Vorderschale und Unterseite abmachen.

Jetzt geht's an's Eingemachte:

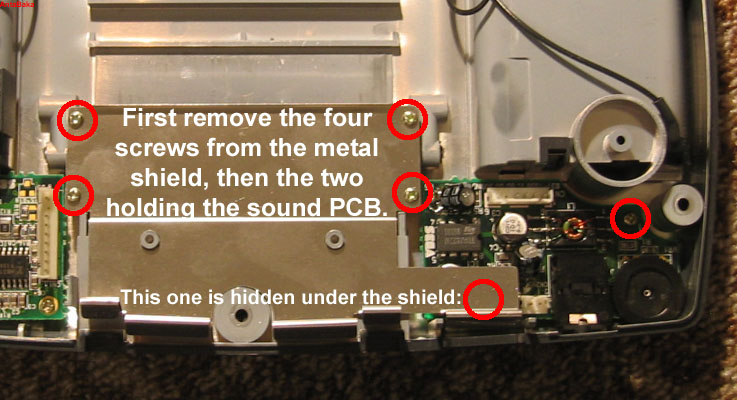

Erstmal muss man die Soundplatine befreien, indem man in der Vorderschale das Metallschild abschraubt (vier Schrauben) und dann die Platine an sich ebenfalls (zwei Schrauben, eine ist unter dem Metallschild verdeckt).

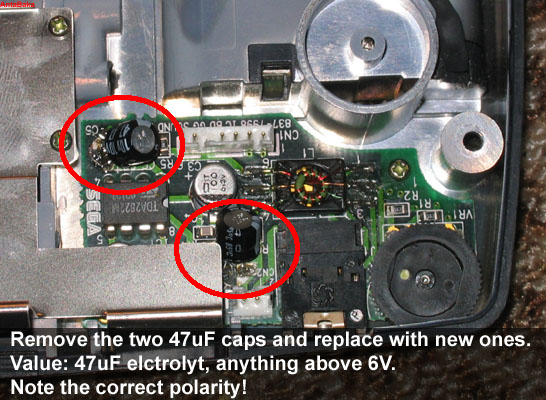

Dann entfernt man die beiden 47uF Kondensatoren. Meistens kann man schon gut sehen, dass sie ausgelaufen sind. Einfach mit der Zange abreissen funktioniert normalerweise - die SMD Teile 'springen' dann aus der Lötstelle (dabei kann aber die eine oder andere Leiterbahn abreissen - also lieber ablöten. Danach die Lötstellen gut saubermachen und den ganzen ausgelaufenen Schmodder von der Stelle wegmachen. Jetzt die neuen ELKOs draufsetzen (Wert: 47uF, 6V oder mehr). Wenn man nicht auch wieder SMD ELKOs nehmen möchte, so passen Sumbminiatur-ELKOs sehr gut. Man muss halt etwas auf die Höhe achten - oder lÄngere Kabel nehmen und zur Seite verlegen.
ACHTUNG: Auf die PolaritÄt achten! Bei den SMDs ist Minus mit einer schwarzen Kante gekennzeichnet.

Den ELKO unten rechts auf dem Bild braucht man, wenn man nur die Lautsprecher fixen will (Mono). Wenn auch der Kopfhörer-Sound wieder komplett sein soll, dann muss man beide tauschen. Bietet sich eh an, wo man schonmal dabei ist. Das war es schon und der Sound fetzt wieder. Naja, im Rahmen seiner Möglichkeiten.

Back to top


2. Sonstige Probleme

Wie bereits oben beschrieben, sind alle ELKOs im Game Gear von schlechter QualitÄt. Wenn also der Bildschirm plötzlich nur noch aus einem bestimmten Winkel gut zu sehen ist oder das GerÄt nach kurzer Zeit einfach ausgeht oder Streifen im Bild sind oder Ähnliches, dann liegt es mit großer Wahrscheinlichkeit an einem oder mehreren kaputten ELKOs. Am besten tauscht man alle aus, wo man schonmal dabei ist. Eine englische Anleizung dazu findet man hier

GameGear mit
einem ASIC
GameGear mit
zwei ASICs
ELKO
Werte
C68
C43
C45
C55
C54
C48
C49
C1
C4
C14
C48
C11
C31
C49
C35
C45
C44
C38
C39
C1
C3
C14
C48
-
100µ 6.3V
22µ 6.3V
4.7µ 35V
0.47µ 50V
0.47µ 50V
68µ 6.3V
100µ 4V
33µ 6.3V
10µ 6.3V
10µ 6.3V
10µ 6.3V
10µ 6.3V

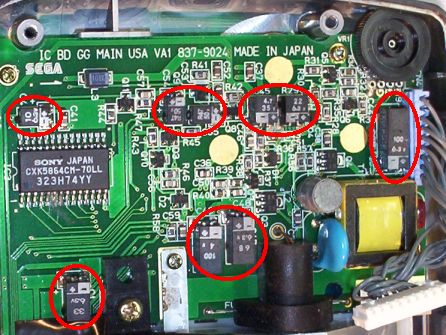

Bild: Die linke Seite mit den hÄufigsten ELKO Problemen (Quelle:hier)
