AVR ISP Adapter

Inhalt

1. AVR ISP Adapter

Um einen ATMega Mikrocontroller mit Software zu versorgen (z.B. für ein MMC2IEC) braucht man einen Programmierer.
Entweder man hat ein AVR-Entwicklungsboard oder man bastelt sich einen für ein paar Cent mal eben selber.
Bauanleitungen gibt es auf der PonyProg Webseite oder an vielen anderen Stellen. Ich habe den Plan von Rolf Milde verwendet. Es handelt sich hierbei um einen STK200/300 kompatiblen Adapter.

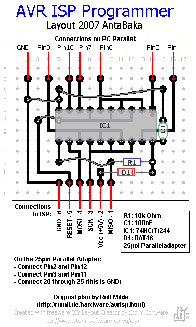

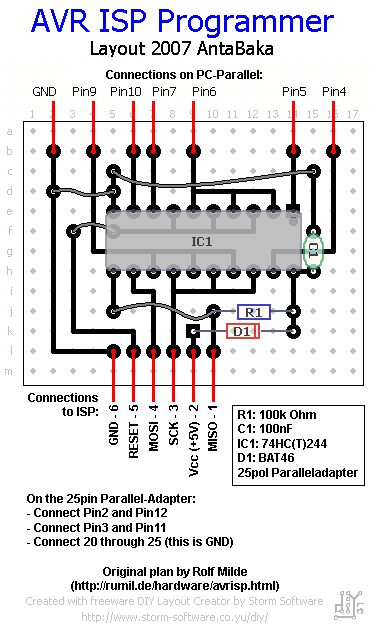

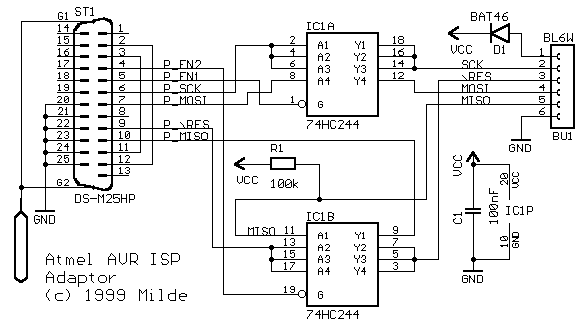

Bild: Mein Layout und Schema für den ISP-Adapter von Rolf Milde

Back to top

2. Bauteile und Zusammenbau

Das Gerät benötigt nur wenige Bauteile:

• 1x D-Sub-25 Stecker (männlich) für den Parallelport
• 1x IC 74HC244 oder 74HCT244
  Der HCT ist robuster, kann aber nur 5V programmieren. Für 3.3V braucht man den 74HC244. Am besten nimmt man einen IC-Sockel, dann kann man bei Bedarf tauschen.
• 1x Schottky Diode BAT43
• 1x 100k Ohm Widerstand
• 1x 100nF Keramik- oder Folienkondensator
• 1x IC-Fassung 20polig schmal
• Etwas Lochrasterplatine
• Etwas mehradriges Kabel (7-adrig zu Parallelport, 6-adrig zum ISP-Stecker)

WICHTIG:Es ist zu beachten, dass ich den ISP-Anschluss anders gemacht habe, d.h. Pins vertauscht wurden!

An das Ausgangs-Kabel habe ich dann eine 6er Steckerleiste angelötet (1.54mm - für die SMD-MMC2IECs) sowie einen Stecker für meine Standard-Steckerbuchsen aufgeklemmt.

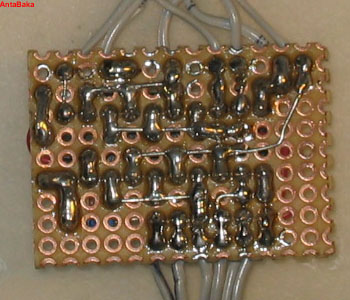

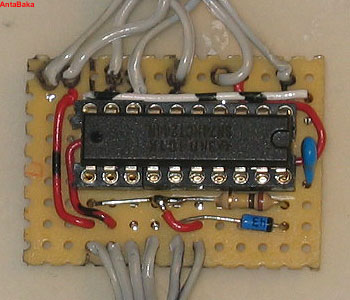

Bild: Die bestückte Platine und die Lötseite.

Back to top

3. Links zum AVR Programming

• PonyProg Programmer
• PonyProg Tutorial bei mikrocontroller.net
• AVR ISP Programmieradapter von Uwe Milde
• AVr ISP Programmierkabel bei roboternetz.de
• AVR Tutorial bei mikrocontroller.net
• Scott-Falk Hühn's AVR Programming Seite
• Ghetto AVR Programming at Instructables.com
• ATmel AVR Programmer von Captain
