Kopfhörerverstärker - Mono

Kopfhörerausgang mit Verstärker

Damit die Freundin nicht nachts durch The Last V8 oder ähnliches wachgehalten wird, kann man eine Kopfhörerbuchse in den C64 einbauen. Damit man auch vernünftig was hört, benötigt man zusätzlich noch einen Verstärker. Diesen kann man mit wenig Aufwand aus ein paar Teilen selber bauen. Ich habe dazu eine Hälfte meines Bauplanes für einen Stereo-Verstärker verwendet. Man benötigt einen LM386 IC, 4 Kondensatoren (2x 10uF ELKO, 1x 470uF ELKO und 1x 0.1uF), 2 Widerstände (18k und 590 Ohm), dazu ein Poti (100k Ohm log) für die Lautstärke, ein An/Aus-Schalter an die 12V, eine Stereo-Buchse (Pseudo-Stereo-Schaltung, d.h. Audio_Out auf Tip und Ring) und noch eine Betriebs-LED.

Die +12V Versorgungsspannung bekommt man bei dem Spannungswandler VR1 (Pin 2), Masse für die Versorgung auch (Pin 3).
Hinweis #1: Die Nummerierung auf dem Board ist 1-3-2 (s. Bild) und das stimmt so auch!
Hinweis #2: 250469er Boards haben da ein Problem, da es dort keinen VR1 gibt. Da müsste man die 9V Wechselspannung gleichrichten.

Das Löten an der A/V-Buchse ist etwas fitzelig, man kann stattdessen natürlich auch von der Board-Unterseite her löten. Da mein Gerät aber schon heillos verbastelt ist, kann ich das Board nicht mehr so einfach ausbauen. A/V-Masse ist von innen nicht zu erreichen, stattdessen habe ich Masse an der Schraube links neben der A/V-Buchse (zwischen Serieller und A/V-Buchse) verwendet.

Ein paar Erläuterungen zum Bauplan:

• Die Pins des Volumen-Potis sind in Reihe benannt nach der Drehrichtung: (links) 1-2-3 (rechts).
• Man kann auch den Poti als Spannungsteiler verwenden. In dem Fall Audion_OUT von der A/V Buchse an Pin2, GND an Pin1 und die Leitung zum Verstärker an Pin3.
• Alternativ könnte man natürlich auch anstelle des Eingangsignals (also das zu verstärkende Signal, wie hier geschehen) das Ausgangssignal (also das bereits verstärkte Signal) regeln, indem man den Volumen-Poti zwischen Audio_OUT des Verstärkers und die Stereo-Buchse klemmt.
• IN und OUT beziehen sich jeweils auf das Bauteil - Computer und Verstärker sind separate Bauteile. Daraus folgt:
  1. An der A/V Buchse des Computers gibt es Audio_OUT und Audio_IN. Uns interessiert hier nur Audio_OUT - hier kommt das Grundsignal her.

  2. An der Verstärker-Platine gibt es ebenfalls Audio_OUT und Audio_IN:
     • Audio_IN meint den Eingang zur Verstärker-Platine (vom Computer)
     • Audio_OUT meint den Ausgang der Verstärker-Platine (zum Kopfhörer).

• Das Signal kommt vom Audio_OUT des A/V Anschlusses (Pin3) und geht zum Volume-Poti (Pin3) (s. Bauplan "Pin3 A/V to Vol_3")
• Es geht dann vom Poti (Pin2) zur Platine (Audio_IN) (s. Bauplan "Audio_IN (Vol_2)")
• Es geht dann durch den Verstärker und verlässt die Platine bei Audio_OUT zum Kopfhöreranschluss (s. Bauplan "Audio_Out to Tip and Ring")

• GND von der A/V Buchse (Pin2) geht zum Poti (Pin1) (s. Bauplan "GND_Board to Vol_1")
• GND_IN an der Platine kommt vom Poti (Pin 1) (s. Bauplan "GND_IN (Vol_1)")
• Audio_OUT_GND an der Platine geht zum GND an der Kopfhörerbuchse
• GND an der Platine geht zum Spannungsregler

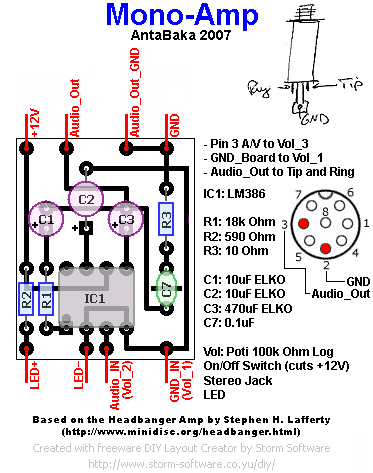

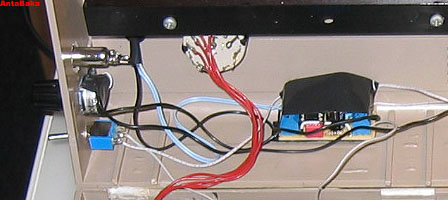

Bild: Verstärkerbauplan, Lötseite, Platine (noch ohne den LM386), Stromversorgung und Einbau.
(Quellen: Bauplan von mir, Eigenbau aus meinem System. Schaltplan (in Stereo) von Minidisk.org)
